[ITA 1989] Num trecho de circuito elétrico, te...

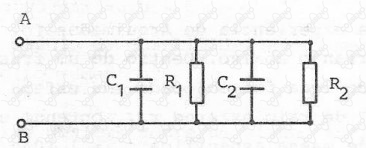

Num trecho de circuito elétrico, temos a seguinte combinação de resistores e capacitores:

Obtenha as resistências e capacitâncias equivalentes entre os pontos $A$ e $B$

R_{1} + R_{2}

C_{1} + C_{2}

\frac{R _{1} R _{2}}{R _{1} + R _{2}}

C_{1} + C_{2}

\frac{R _{1} R _{2}}{R _{1} + R _{2}}

\frac{C _{1} C _{2}}{C _{1} + C _{2}}

\frac{R _{1} R _{2}}{R _{1} + R _{2}}

\frac{R _{1} C _{1} + R _{2} C _{2}}{R _{1} + R _{2}}

\frac{R _{1} C _{1} + R _{2} C _{2}}{C _{1} + C _{2}}

C_{1} + C_{2}
