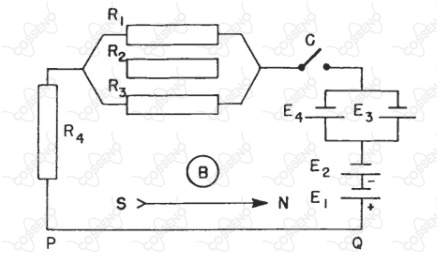

Considere o circuito abaixo situado num plano horizontal, onde , são resistores, são fontes ideais de diferença de potencial elétrico, constantes no tempo, é uma chave interruptora inicial mente aberta e é uma bússola colocada no mesmo plano do circuito, com a direção norte-sul da agulha magnética paralela ao condutor do circuito .

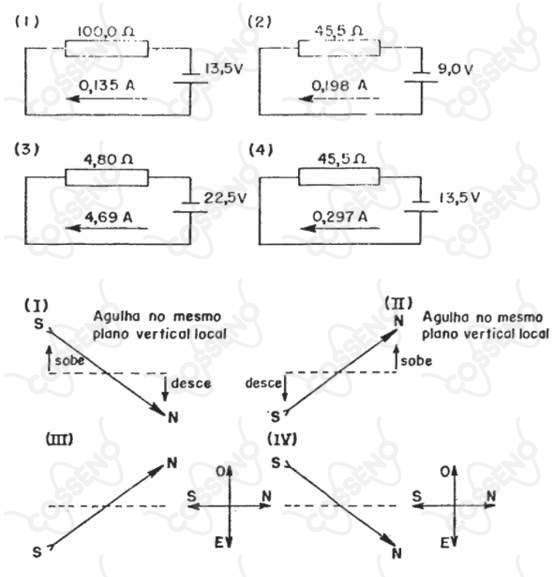

Uma vez fechada a chave e supondo que a intensidade do campo de indução magnética é suficiente para agir sobre a agulha imantada da bússola, desprezando-se as demais interações, pode-se afirmar que o circuito equivalente ao circuito dado acima e a nova posição da agulha da bússola serão :
$R_1=10,0\Omega\\ R_2=20,0\Omega\\ R_3=30,0\Omega\\ R_4=40,0\Omega\\ E_1=1,5V\\
E_2=3,0V\\ E_3=9,0V\\ E_4=9,0V\\$
