Associe os itens da primeira coluna com um ou mais itens da segunda

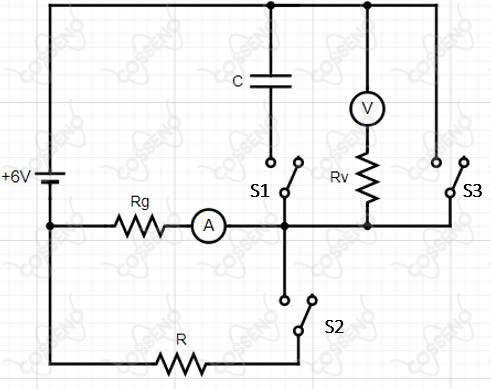

Consideremos o circuito abaixo, onde:

$\text{A}$ - amperímetro

$\text{V}$ - voltímetro

$\text{C}$ - capacitor

${\text{R}}_A$ - resistência interna do amperímetro, $\simeq 1,0\times 10^2\text{ Ohm}$

$\text{R}$ - resistência de $\simeq 1,0\text{ Ohm}$ ${\text{R}}_V$ - resistência interna do voltímetro, $\simeq 5,0\times 10^2\text{ Ohm}$

${\text{S}}_1,{\text{S}}_2,{\text{S}}_3$ - chaves interruptoras Associe os elementos da coluna esquerda com um ou mais elementos da coluna direita.

Primeira Coluna

I) Fechando ${\text{S}}_1$ com ${\text{S}}_2$ e ${\text{S}}_3$ abertas.

II) Fechando ${\text{S}}_2$ com ${\text{S}}_1$ e ${\text{S}}_3$ abertas.

III) Fechando ${\text{S}}_3$ com ${\text{S}}_1$ e ${\text{S}}_2$ abertas.

Segunda Coluna

A) Passa corrente constante $\ne 0$ no ramo ${\text{KS}}_1\text{L}$.

B) A leitura em $\text{A}$ aumenta.

C) A leitura em $\text{A}$ diminui.

D) A leitura em $\text{A}$ será nula.

E) A leitura em $\text{V}$ aumenta.

F) A leitura em $\text{V}$ diminui.

G) A leitura em $\text{V}$ será nula,

H) Não passa corrente constante $\ne 0$ no ramo ${\text{KS}}_1\text{L}$.
