[ITA 1961] No circuito esquemático da figura, ...

13 ITA 1961 - Física

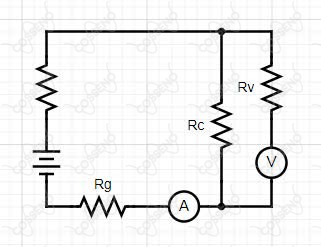

No circuito esquemático da figura, onde

$E = f.e.m.$ do gerador; $R_{g} =$ resistência interna do gerador; $A =$ amperímetro; $R_{A} =$ resistência interna do amperímetro; $V =$ voltímetro; $R_{V}$ resistência interna do voltímetro; $R_{C}$ resistência de carga. Fazendo $R_{C}$ decrescer, podemos afirmar quanto à voltagem lida no voltímetro e à corrente elétrica lida no amperímetro:

A voltagem crescerá e a corrente decrescerá.

A voltagem decrescerá e a corrente crescerá.

A voltagem e a corrente crescerão.

A voltagem e a corrente decrescerão.

Nenhuma das afirmações acima é corretas.
